Каталог запчастей: особенности верстки сложных таблиц и схем для печати

Введение

Печать технических изданий малыми тиражами — это отдельная, узкая отрасль полиграфии. Компании-производители оборудования, дистрибьюторы спецтехники и владельцы сервисных центров регулярно обновляют свою печатную продукцию. Устройство рынка диктует: номенклатура деталей меняется ежеквартально или даже каждый месяц. Из-за этого заказ многотысячных партий в типографии теряет смысл, уступая место быстрой цифровой или малотиражной офсетной печати.

Главное в подготовке таких материалов — не только перенести данные на бумагу, но и разработать функциональный инструмент. Справочник должен быть удобным, интуитивно понятным и устойчивым к интенсивной эксплуатации в рабочих условиях. У механика в ремонтном цехе или инженера на строительной площадке нет времени на расшифровку нечитабельных артикулов. Каждая секунда, потраченная на поиск нужной позиции, конвертируется в финансовые потери для предприятия.

Верстка страниц, перегруженных цифровыми показателями и схемами, сильно отличается от верстки рекламных буклетов или глянцевых журналов. Здесь на первое место выходит строгая утилитарность, подчиненная законам типографики и эргономики чтения. Дизайнеру нужно работать со сложной сеткой, крошечными кеглями шрифтов и запутанными чертежами и сохранять абсолютную четкость каждого элемента. Любая небрежность на этапе допечатной подготовки обязательно проявится на готовом оттиске, усложнив работу конечному пользователю.

Кроме эстетической и функциональной составляющих, стоит учесть физические характеристики каталога. Выбор бумаги, плотности обложки и типа скрепления страниц определяет срок службы справочника. Хорошо спроектированный и отпечатанный том выдерживает ежедневное перелистывание испачканными в масле руками, не теряя при этом своего вида. Поэтому создание макета должно сопровождаться пониманием технологий полиграфии.

Почему технический каталог должен быть инструментом продаж?

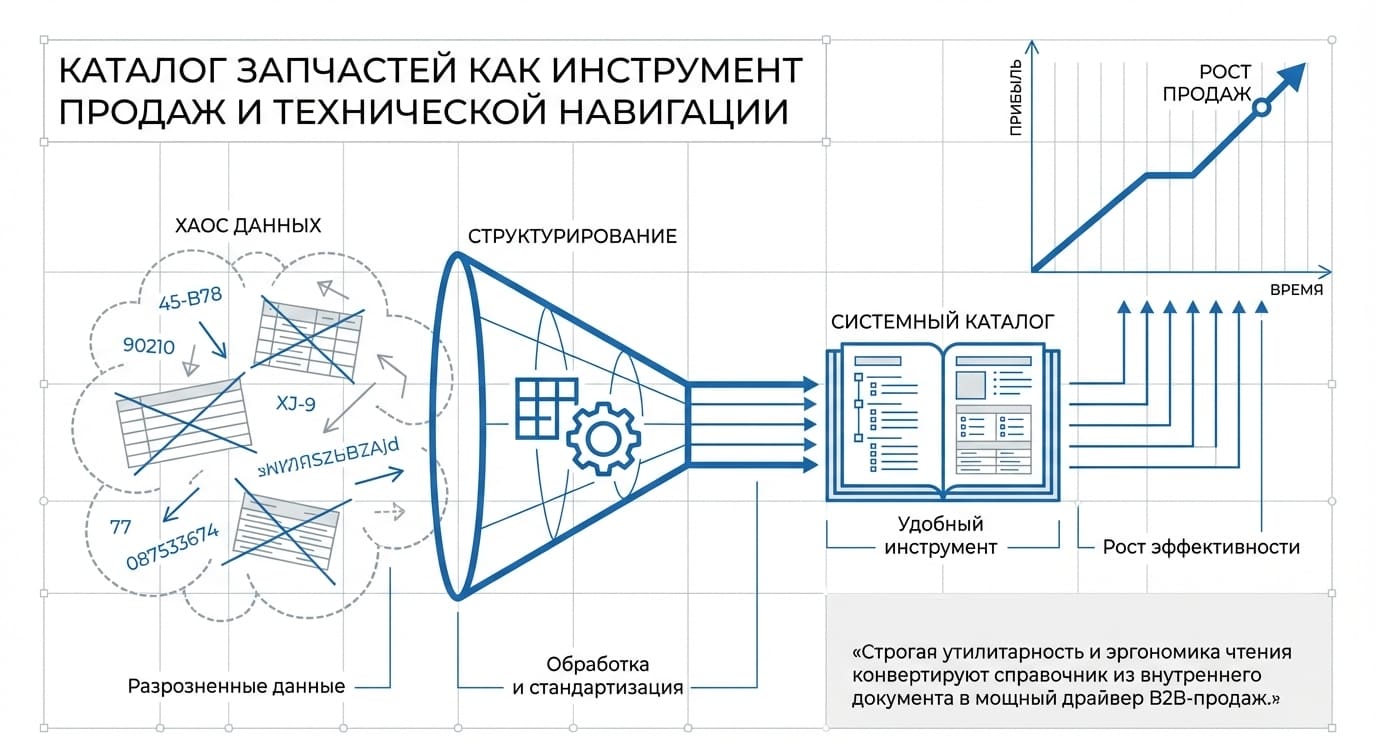

Многие руководители ошибочно воспринимают спецификации деталей исключительно как внутренний технический документ. В реальности же грамотно структурированный справочник является отличным драйвером B2B-продаж. Клиент, нуждающийся в срочной замене сломанного узла, выберет того поставщика, чей список товаров помогает точно идентифицировать нужную позицию. Прозрачность и логичность подачи информации вызывают доверие к бренду и уровню его сервиса.

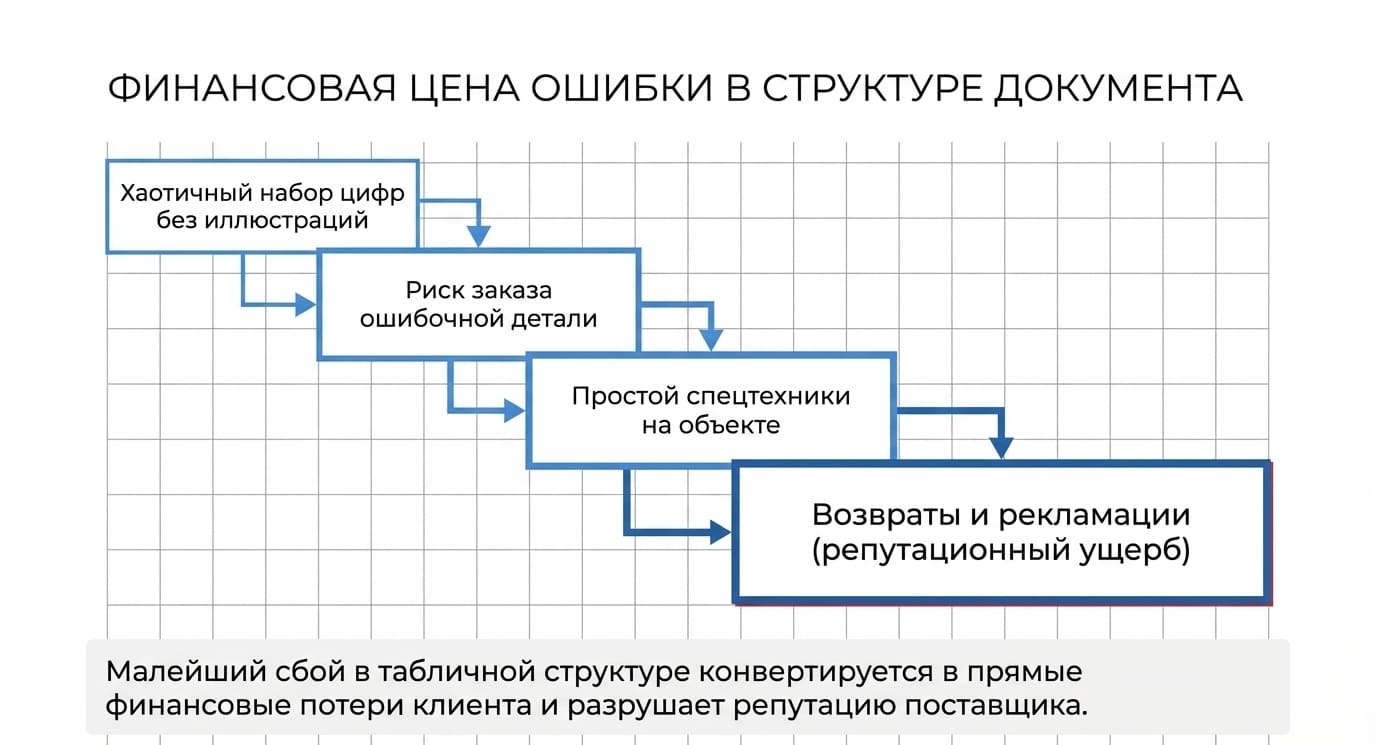

Когда покупатель видит перед собой хаотичный набор цифр, не подкрепленный понятными иллюстрациями, возникает риск заказа ошибочной детали. Возвраты, простои техники и связанные с этим рекламации наносят большой ущерб репутации поставщика. Напротив, выверенная структура страниц, где каждый винтик имеет свою четкую привязку к графическому изображению, сводит вероятность ошибки к минимуму. Клиент чувствует заботу о своем времени, что стимулирует его к повторным обращениям в эту компанию.

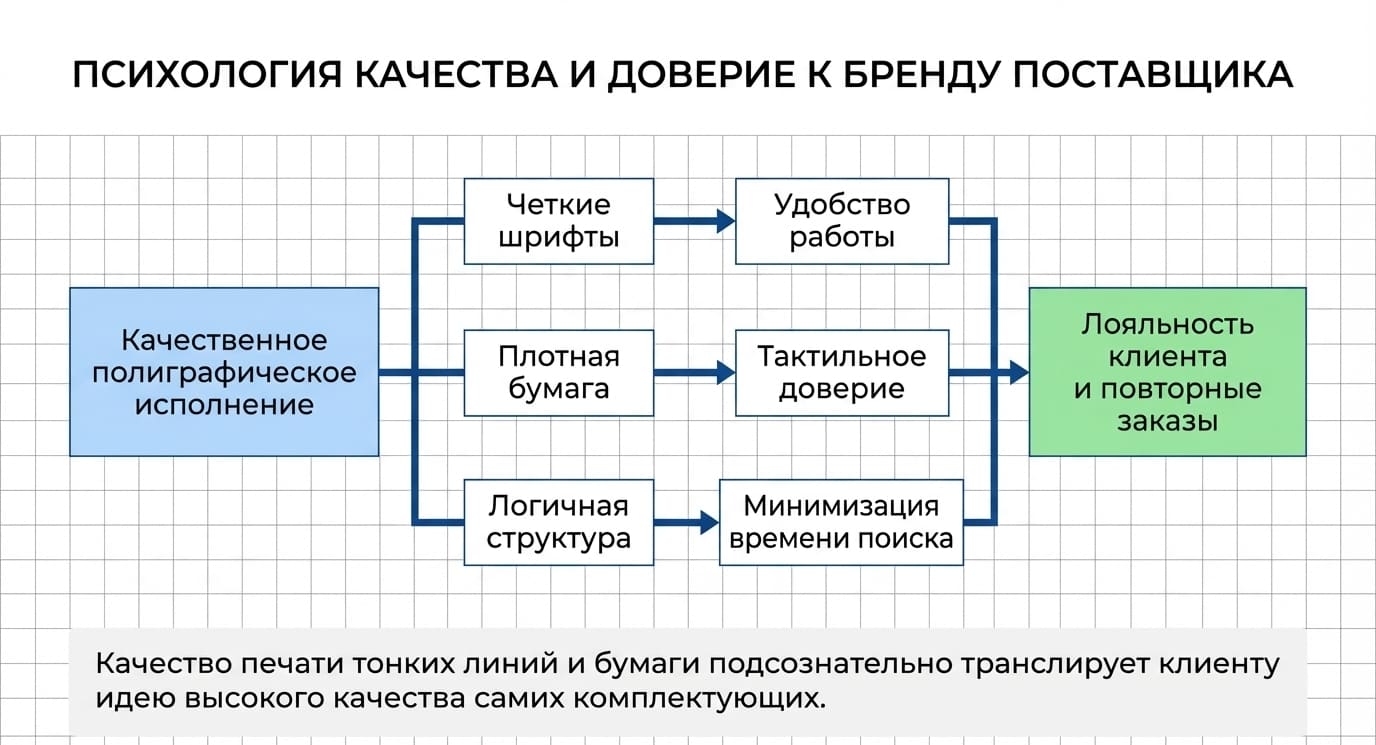

Качество полиграфического исполнения также играет важную психологическую роль при решении о покупке. Хорошо пропечатанные тонкие линии, отсутствие размытых шрифтов и приятная на ощупь бумага подсознательно транслируют идею высокого качества самих комплектующих. Дешево выглядящий, рассыпающийся в руках талмуд с блеклой краской заставляет сомневаться в подлинности товаров. Инвестиции в тщательную допечатную подготовку и качественную печать окупаются за счет повышения лояльности аудитории.

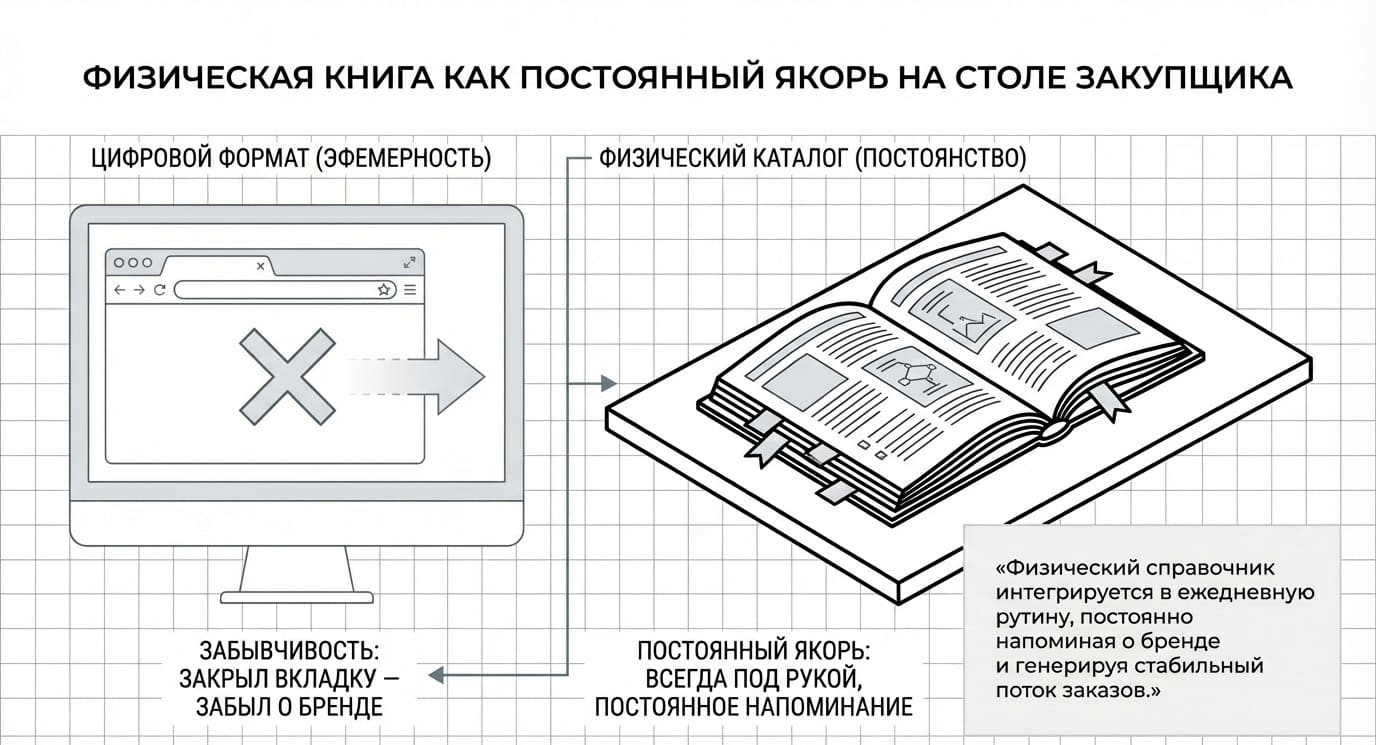

К тому же печатная версия часто становится якорем на рабочем столе специалиста по закупкам. Если закрытую вкладку в браузере легко забыть, то физическая книга постоянно в поле зрения, напоминая о существовании поставщика. Если ею удобно пользоваться, она быстро обрастает закладками, пометками и становится полезным инструментом. Так бренд постоянно остается в рабочей рутине клиента, давая стабильный поток заказов на запчасти и расходные материалы.

Вызовы при верстке каталогов деталей, метизов и комплектующих

Процесс трансформации сухой инженерной документации в удобочитаемый полиграфический продукт сопряжен со множеством специфических трудностей. Специалист по верстке сталкивается с большим объемом информации, которая не терпит вольного обращения или сокращений ради красоты композиции. Каждая буква, цифра и дефис в артикуле имеют критическое значение для правильной идентификации товара. Малейшая опечатка или сбой в табличной структуре чревата серьезными последствиями на этапе заказа.

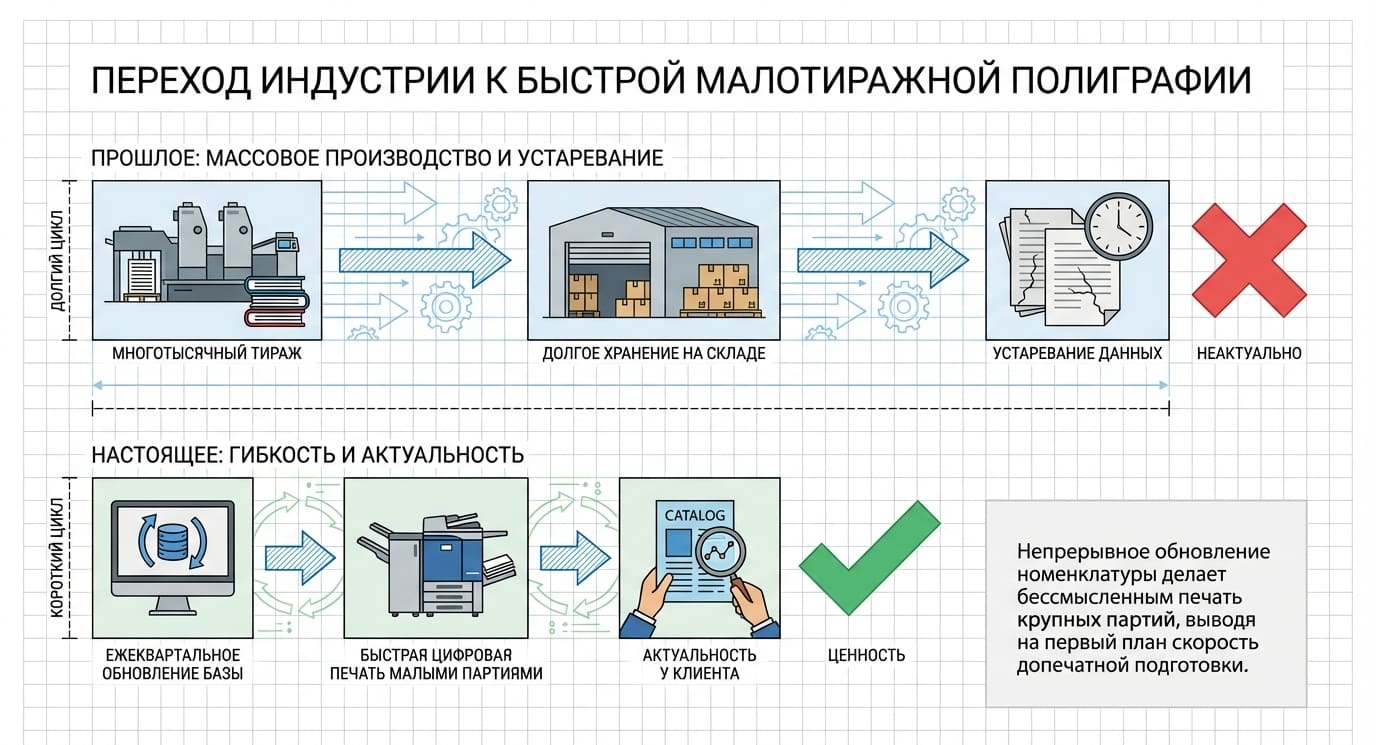

Дополнительную сложность создает задача печатать материалы малыми тиражами, что требует высокой скорости подготовки макетов. Предприятия обновляют свои базы данных непрерывно, и типографии должны быстро реагировать на поступление новых файлов. Это не оставляет времени на многомесячную ручную отрисовку каждой страницы. Дизайнерам приходится разрабатывать универсальные шаблоны и стили, способные автоматически адаптироваться под меняющиеся данные.

Массив однообразной номенклатуры и длинных артикулов

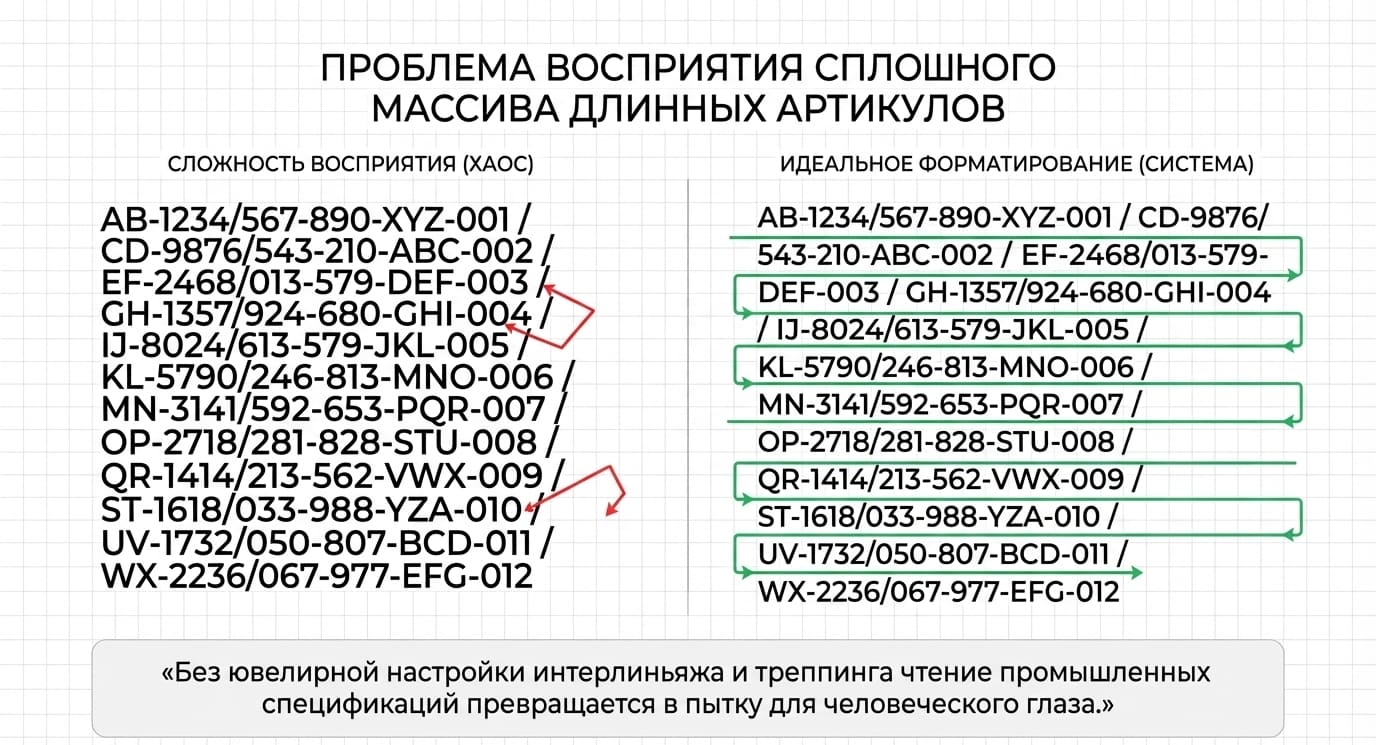

Первое, с чем сталкивается верстальщик, — это серая стена текста, состоящая из бесконечных рядов цифр и букв. Артикулы промышленных комплектующих состоят из двадцати и более символов, включая дроби, дефисы и специальные знаки. Человеческий глаз очень плохо воспринимает такие монотонные массивы, быстро устает и начинает терять строку. Без типографических приемов чтение такого документа превращается в пытку.

Чтобы исправить это, необходимо ювелирно настраивать параметры треппинга, кернинга и интерлиньяжа в программе верстки. Расстояние между строками делают достаточным, чтобы взгляд не соскальзывал на соседнюю позицию. При этом здесь нужен баланс, так как слишком разреженный текст приведет к неоправданному росту числа страниц. А это сильно увеличит стоимость печати малого тиража.

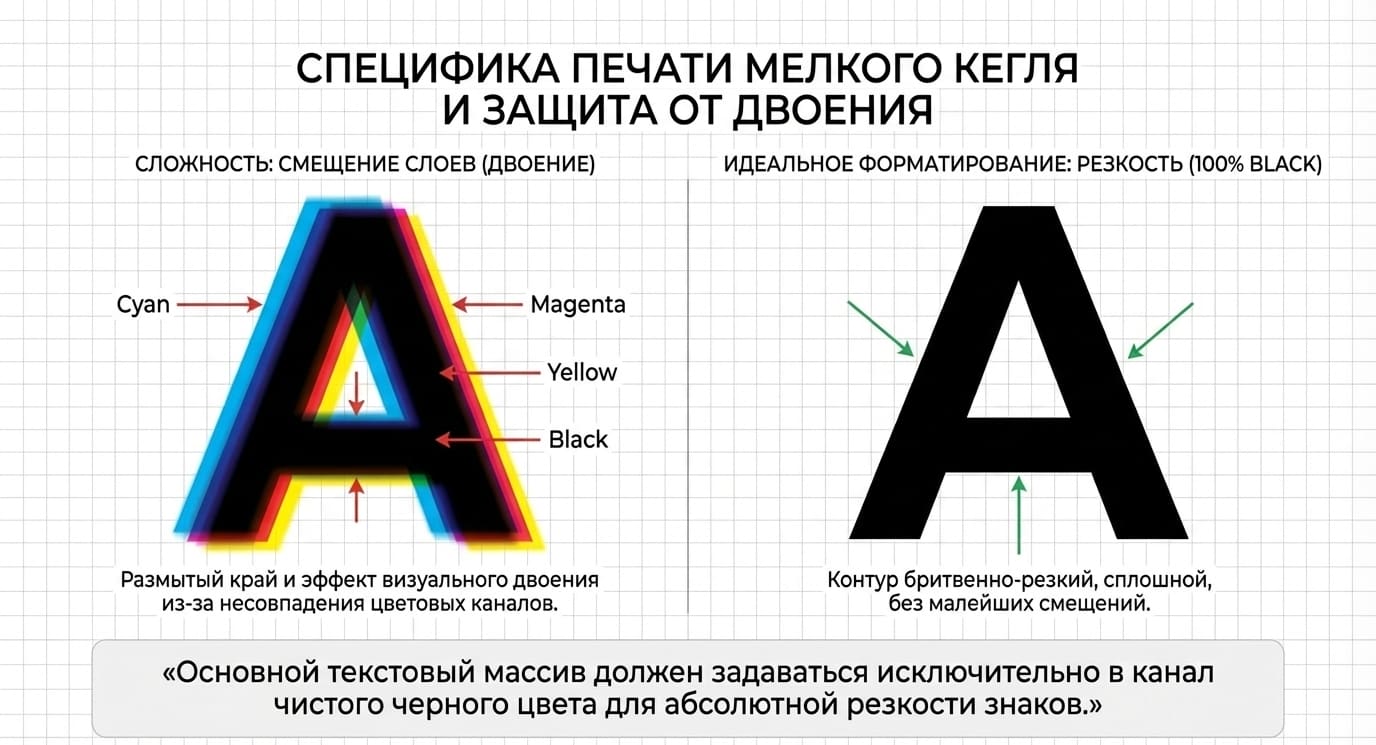

С точки зрения полиграфии, печать мелкого кегля требует точного совмещения красок, если текст не чисто черный. Однако специалисты обычно задают для основного текстового массива цвет только в один канал чистого черного. Любое добавление голубого, пурпурного или желтого пигмента, чтобы получить составной цвет, грозит легким двоением контуров при малейшем сдвиге печатных форм. Абсолютная резкость знаков необходима для комфортного восприятия длинных артикулов.

Интеграция взрыв-схем, сборочных чертежей и узлов

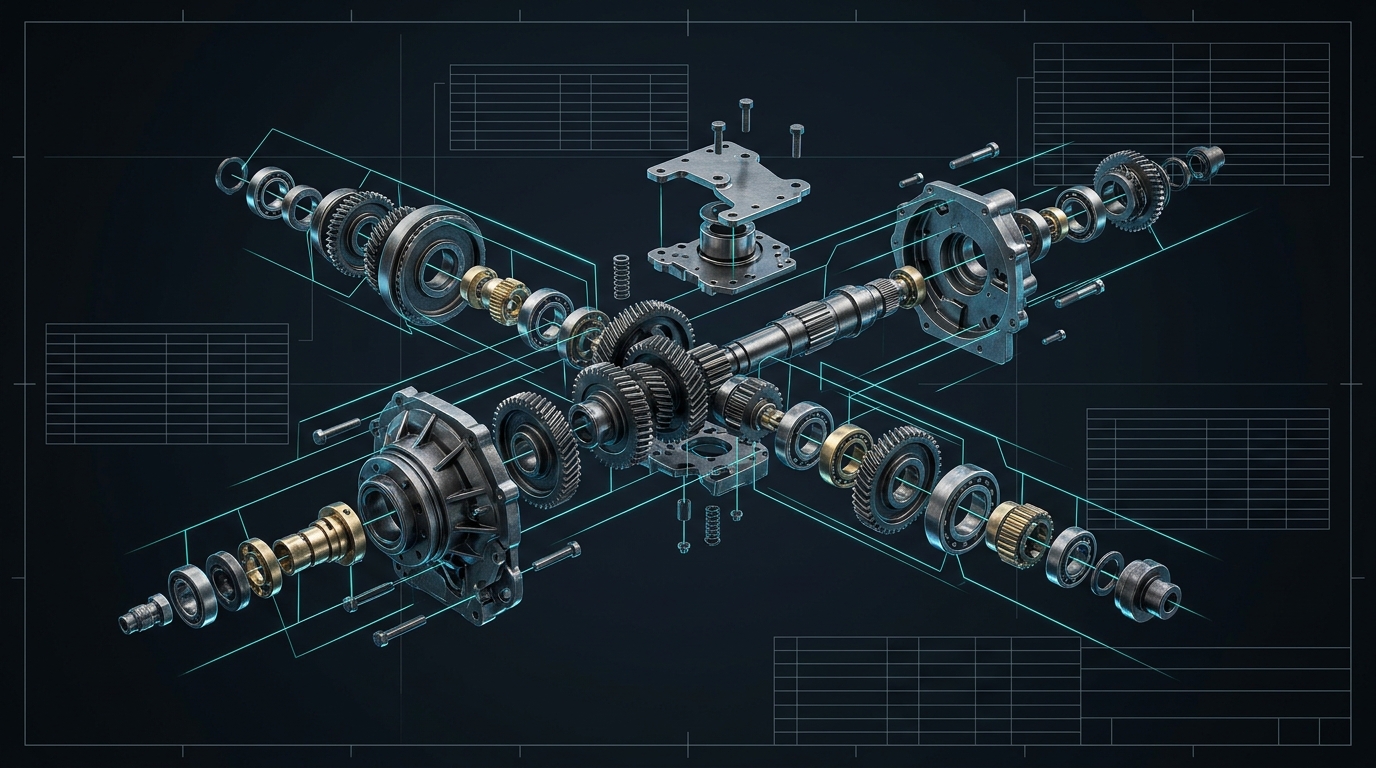

Технические иллюстрации в виде взрыв-схем — это разнесенные в пространстве элементы единого механизма. Они показывают, в какой последовательности и какими крепежными элементами соединяются детали. Верстка таких чертежей на странице требует хорошего пространственного мышления. Схему нужно делать достаточно крупной для считывания мелких деталей, но при этом оставлять место для сопровождающей спецификации.

Нередко исходные материалы поступают в типографию в виде разрозненных файлов из САПР. Линии на этих чертежах имеют разную толщину, которая не подходит для вывода на бумагу формата А4. Если просто масштабировать такой чертеж, тонкие штрихи могут совсем исчезнуть при переносе на печатную форму. Верстальщику приходится вручную задавать минимально допустимую толщину обводки, чтобы гарантировать ее пропечатку.

Отдельного внимания требует композиционная связь между изображением и текстом на развороте. В лучшем сценарии нужно, чтобы пользователь одновременно видел и деталь на схеме, и ее описание в списке, не перелистывая страницу. Это заставляет проектировать модульную сетку с максимальной гибкостью. Приходится варьировать ширину колонок и размеры графических фреймов в зависимости от габаритов конкретного узла и сохранять общую стилистику издания.

Проблема систематизации и переноса данных из баз Excel или 1С в макет

Ни один многостраничный справочник не верстается путем ручного копирования текста. Исходными данными выступают выгрузки из систем складского учета, предоставленные клиентом в форматах электронных таблиц. Главная проблема в том, что структура этих таблиц редко бывает адаптирована под требования полиграфического дизайна. В них встречаются скрытые символы, лишние пробелы, пустые ячейки и непоследовательные сокращения.

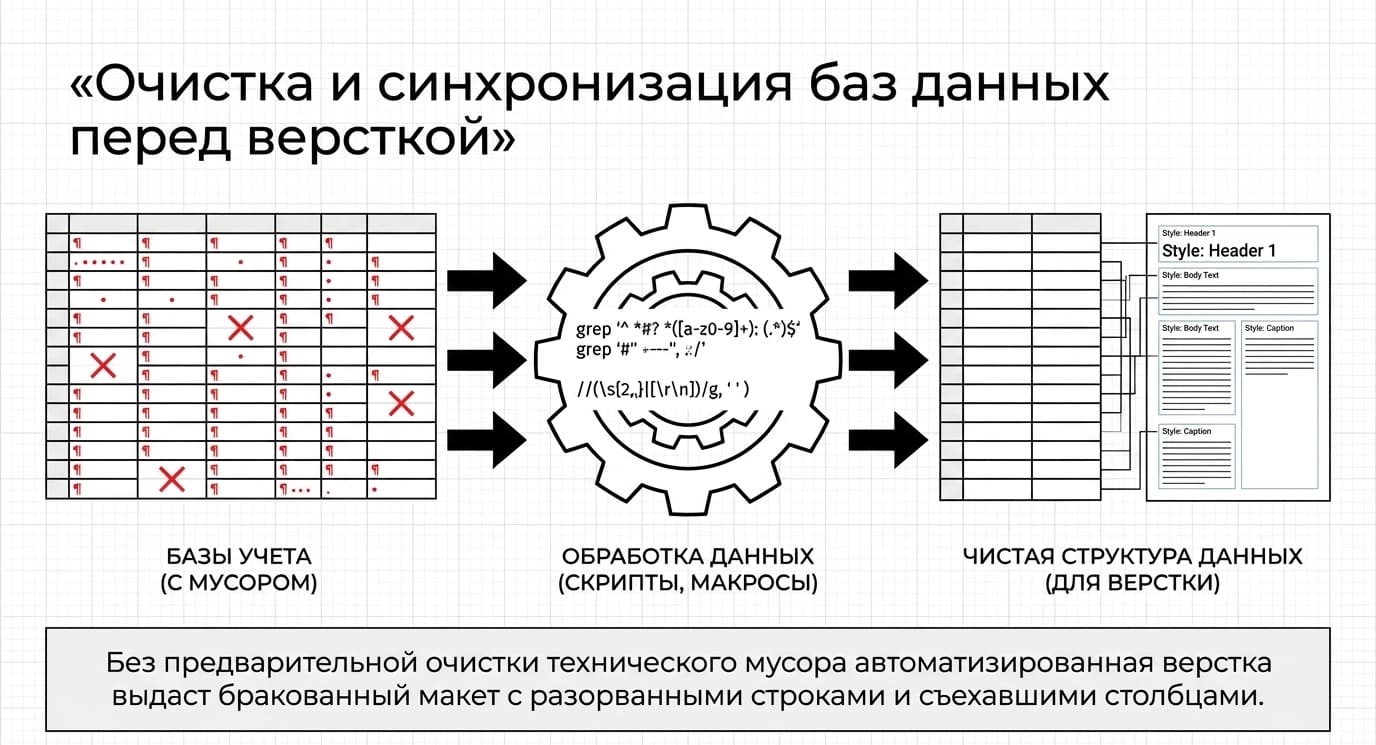

Подготовка исходной базы к импорту занимает чуть ли не больше времени, чем разработка самого графического дизайна. Специалистам приходится использовать макросы и регулярные выражения для очистки текста от технического мусора. Если пропустить этот этап, автоматизированная верстка выдаст макет с разорванными строками и съехавшими столбцами. Только полностью чистая база данных дает возможность корректно связать переменные поля с заранее настроенными стилями абзацев.

Процесс синхронизации данных требует плотного взаимодействия между типографией и IT-специалистами клиента. Необходимо заранее договориться о кодировке символов, правилах расстановки разделителей и форматах записи дробей. В результате удается выстроить бесшовный перенос, когда обновление цен или добавление новых позиций в систему учета легко транслируется в готовый к печати файл. Это особенно критично при регулярном выпуске обновленных версий малыми партиями.

Правила оформления сложных технических таблиц

Таблица в спецификации деталей — это не только инструмент выравнивания текста, но и строгая система визуальных координат. Грамотно спроектированная сетка не привлекает к себе внимания, помогая читателю мгновенно находить пересечение нужной строки и столбца. Чтобы добиться такого результата, типографика обязана быть сдержанной, функциональной и лишенной любого декора. Линии, отступы и выравнивание подчиняются жесткой математической логике.

Чередование цвета строк для удобства чтения мелкого текста

Чередование, когда четные и нечетные строки красят в разные оттенки, — это стандартный прием при работе с широкими массивами данных. Такая зебра создает визуальный коридор, по которому глаз читателя легко скользит от названия детали к ее цене или весу. Без тонового разделения удерживать взгляд на одной горизонтали при ширине формата А4 физиологически трудно. Это очень важно для изданий, где вынужденно применяют шрифт минимально допустимого размера.

С точки зрения печатных технологий, выбор цвета для фоновых плашек требует предельной осторожности. Оттенок выбирают так, чтобы он не снижал контрастность черного текста, но при этом явно отличался от белой бумаги. Лучшим выходом полиграфисты признают печать растровой сеткой с плотностью заливки от семи до двенадцати процентов черного канала. Включение полноцветных плашек, состоящих из нескольких красок, может спровоцировать проблемы с совмещением и сделать текст размытым.

Если корпоративный стиль клиента требует применения фирменного цвета для тонирования строк, этот цвет нужно сильно осветлить. Дизайнер учитывает растискивание растровой точки, которое возникает при впитывании краски в бумагу. На немелованных сортах бумаги десятипроцентная серая заливка на мониторе может превратиться в пятнадцатипроцентную на оттиске. Поэтому грамотные технологи обычно делают цветопробу перед запуском основного тиража.

Выбор шрифтов: моноширинные vs пропорциональные для цифр

Типографика цифр крайне важна для удобочитаемости технических спецификаций. В обычных текстовых шрифтах цифры имеют пропорциональную ширину: единица занимает меньше места, чем восьмерка или ноль. Если использовать такие знаки в колонках с артикулами, вертикальное выравнивание нарушится. Правый край столбца станет рваным, а сравнение многозначных чисел друг с другом визуально усложнится.

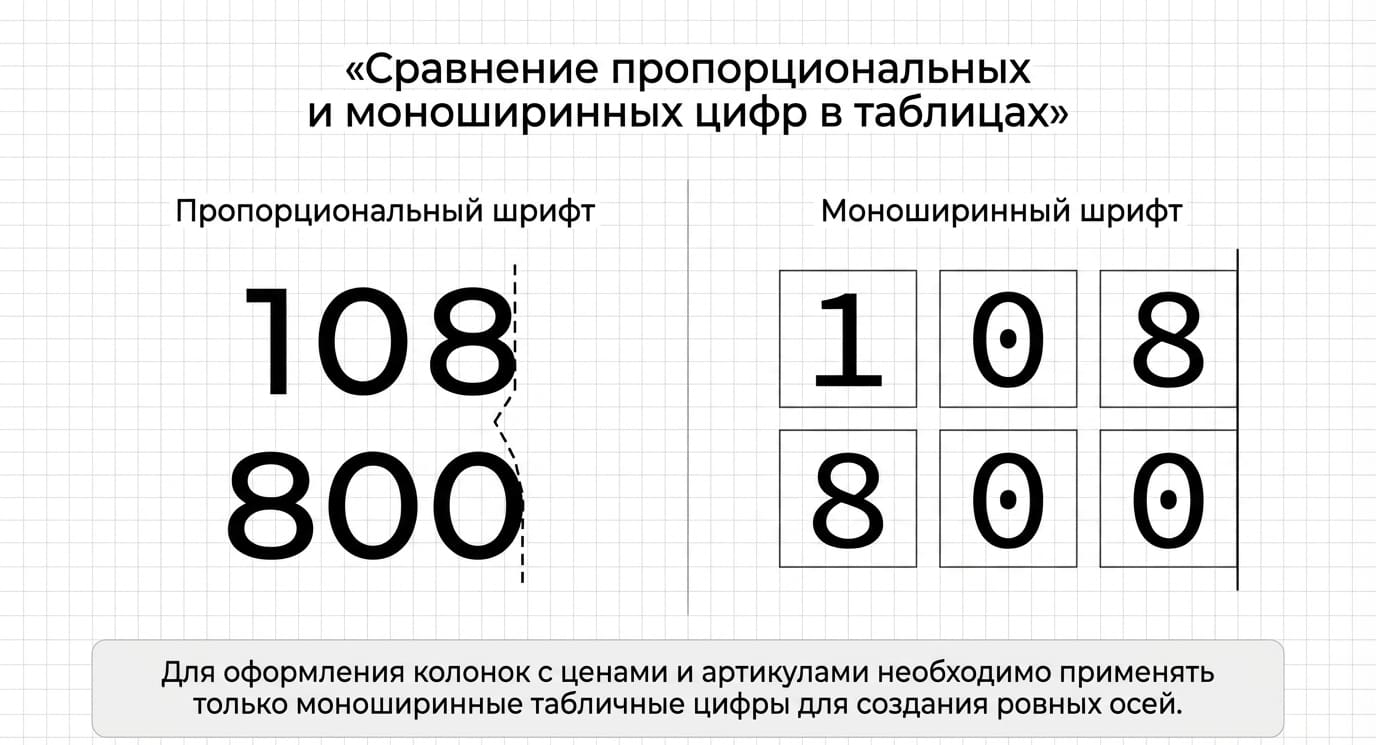

Для оформления колонок с ценами, кодами и габаритами стоит применять моноширинные табличные цифры. Тогда каждый глиф, независимо от его начертания, вписан в площадку одинаковой ширины. Так десятки, сотни и тысячи четко выстраиваются друг под другом, образуя ровные вертикальные оси. Многие качественные гарнитуры содержат альтернативные наборы символов, которые активируются в настройках программы верстки.

Кроме ширины, необходимо обращать внимание на рисунок самих знаков. В хорошем шрифте для справочников цифра ноль обязана ясно отличаться от заглавной буквы О, а единица не может быть похожа на строчную латинскую букву L. Толщина штрихов должна выдерживать процесс переноса краски на бумагу. Слишком тонкие антиквы с изящными засечками потеряют свою читабельность, уступив место строгим и утилитарным гротескам с открытыми формами знаков.

Использование пиктограмм вместо текстовых описаний

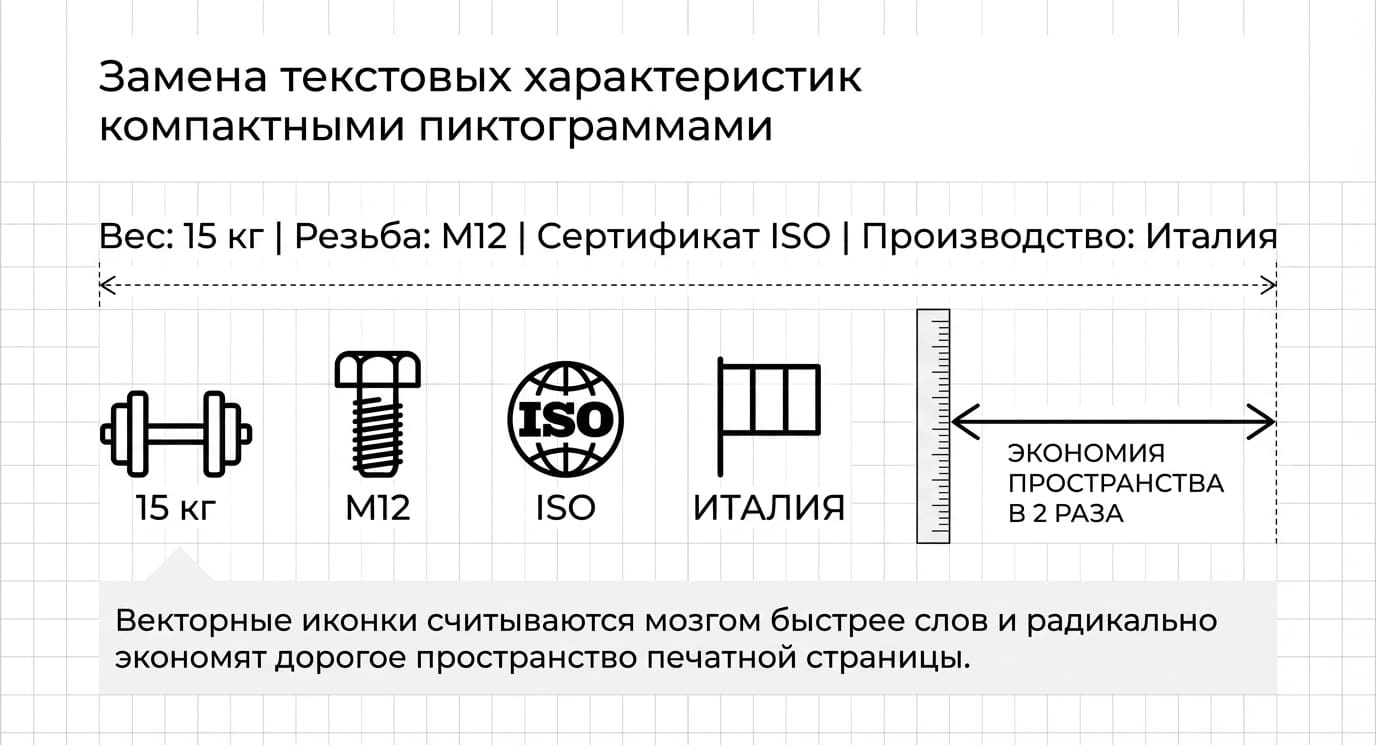

Пространство на странице справочника обходится дорого, особенно при печати малыми партиями, где каждый дополнительный печатный лист увеличивает смету. Замена повторяющихся текстовых характеристик компактными графическими символами помогает освободить место. Пиктограммы могут обозначать вес детали, тип резьбы, наличие сертификата качества или страну-производителя. Иконки считываются человеческим мозгом гораздо быстрее, чем слова.

Разработка системы иконок требует соблюдения строгих графических правил. Их выполняют в единой стилистике, с одинаковой толщиной линий и схожими визуальными массами. При подготовке к печати все пиктограммы обязаны быть переведены в векторный формат. Растровые картинки, скачанные из интернета, при выводе на печатные формы покроются некрасивой зубчатой кромкой и испортят общее впечатление от издания.

К тому же стоит помнить о физических ограничениях печатных машин при воспроизведении микроскопической графики. Элементы иконки не должны слипаться друг с другом при уменьшении до размера в несколько миллиметров. Если внутри символа есть негативные белые пространства, их нужно делать нарочито крупными. Краска слегка расплывается под давлением цилиндров, и слишком мелкие пробельные участки могут оказаться полностью залитыми пигментом.

Работа со схемами и иллюстрациями в полиграфии

Графическая часть каталога требует не меньшего внимания, чем его текстовое наполнение. Иллюстрации работают главным навигатором, помогающим сопоставить сломанную железяку в руках механика с правильным артикулом в базе данных. Качество воспроизведения этих схем выступает маркером мастерства как составителя документа, так и самой типографии. Плохо отпечатанный чертеж полностью обнуляет полезность примыкающей к нему спецификации.

Векторная графика для четкости тонких линий при печати

Абсолютным стандартом для линейных схем в полиграфии считается выбор векторных форматов. Растровые изображения состоят из пикселей, а векторные — из математических формул кривых Безье. Поэтому чертеж можно масштабировать до любых размеров без малейшей потери качества. Края линий обычно останутся бритвенно-резкими, что полезно для отображения мелких резьбовых соединений или тонких пружин.

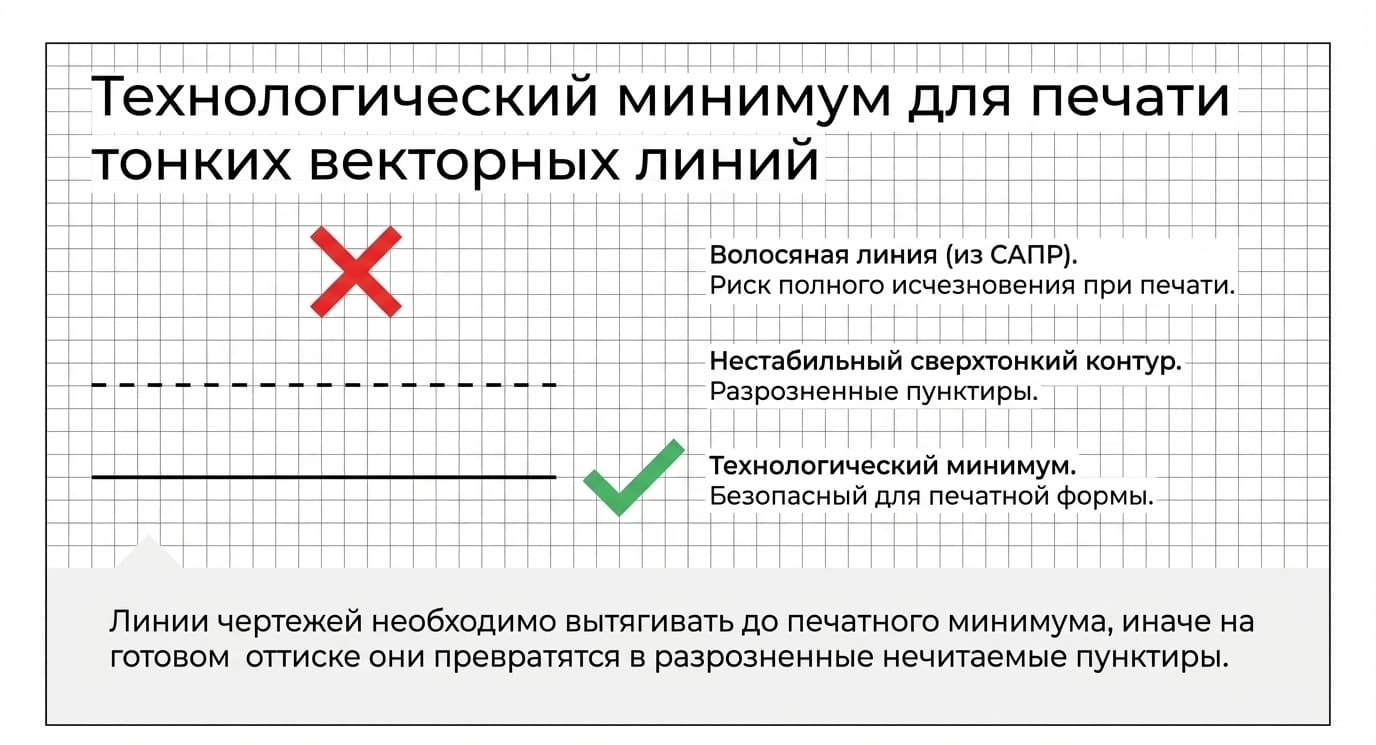

Верстальщик тщательно следит за минимальной толщиной абриса на схемах. В полиграфии существует понятие технологического минимума, тоньше которого печатная машина просто не нанесет краску стабильно. Для офсетных и высококачественных цифровых машин этот предел составляет порядка одной четвертой пункта. Линии, заданные как волосяные в программах черчения, могут исчезнуть на готовом оттиске, оставив после себя лишь разрозненные пунктиры.

Для ровной приводки все чертежи нужно окрашивать только в один канал черной краски. Если схема будет экспортирована в цветовой модели RGB и затем принудительно переведена в CMYK на этапе растрирования, черный цвет разложится на четыре составляющие. При малейшем несовпадении печатных секций вокруг тонких линий появится грязно-цветной ореол. Эта ошибка часто встречается при подготовке макетов заказчиками.

Сквозная нумерация выносок на чертежах и привязка их к таблицам

Графику и текст связывают выноски, известные как баллоны или позиции. Это цифры, указывающие на конкретную деталь на иллюстрации и отсылающие читателя к нужной строке в спецификации. Система их нумерации обязана быть строго логичной и последовательной. Хаотично разбросанные по чертежу цифры заставляют взгляд метаться по странице в поисках нужного номера, вызывая раздражение пользователя.

Дизайн выносок делается лаконичным, но заметным. Круг или овал вокруг цифры создает необходимый контраст, отделяя номер позиции от конструктивных линий самого чертежа. Линия-выноска, соединяющая цифру с деталью, не пересекает другие части схемы. Если пересечения не избежать, контур выноски часто снабжают тонкой белой обводкой, которая визуально разрезает фоновые линии и сохраняет читабельность.

Расположение баллонов вокруг чертежа лучше выстраивать по воображаемым направляющим сеткам. Цифры, выровненные по горизонтальным или вертикальным осям, формируют чувство порядка и академической точности. Этот визуальный порядок успокаивает глаз и помогает быстрее ориентироваться в сложной инженерной графике. Верстальщик тратит значительное время на ручную компоновку этих элементов, добиваясь идеальной эргономики разворота.

Плюсы и минусы автоматизированной верстки каталогов

Желание ускорить работу и снизить стоимость подготовки макетов дало толчок технологиям алгоритмической сборки документов. Издательские пакеты предоставляют инструменты интеграции баз данных сразу в шаблоны страниц. Этот подход меняет саму философию сборки многостраничных справочников, перенося акцент с ручного рисования на программирование стилей. Однако у этой медали есть как явные достоинства, так и существенные недостатки.

Плюсы

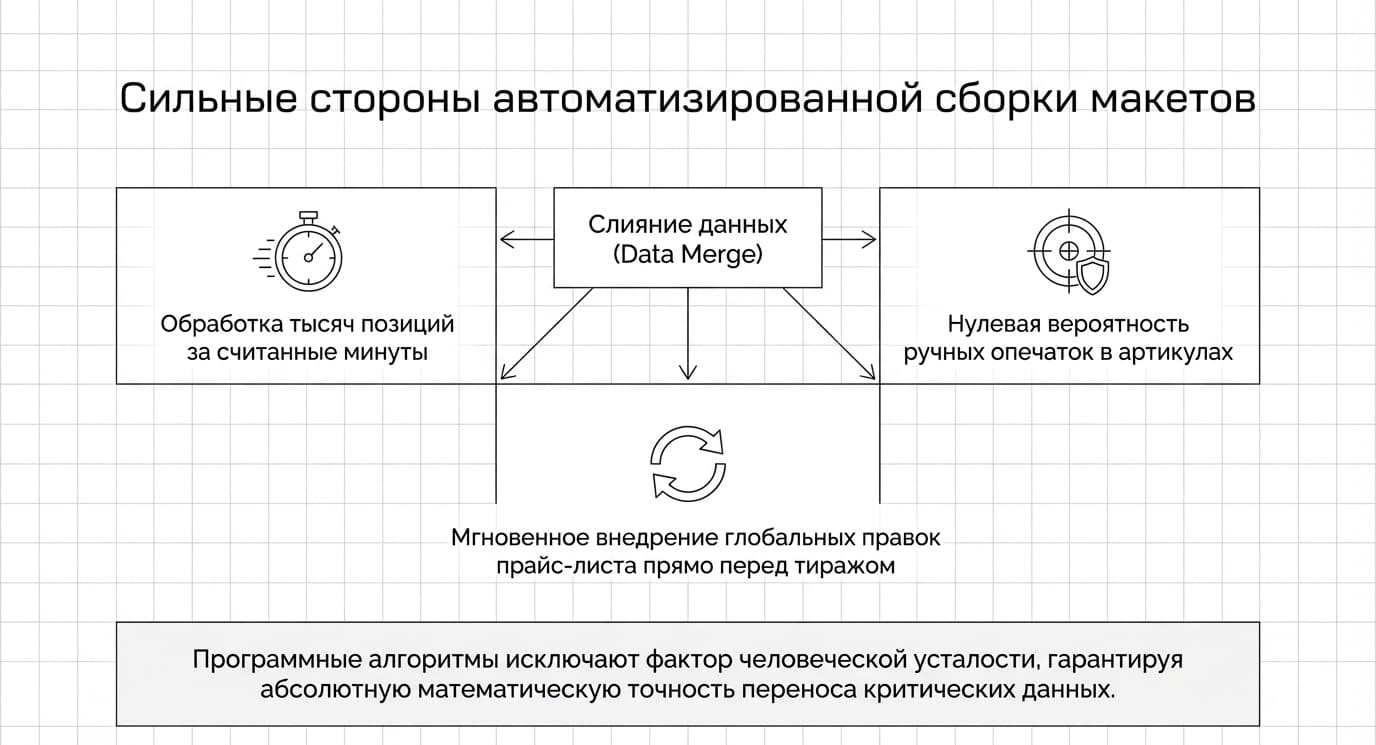

Главный плюс такого подхода — возможность обрабатывать большие массивы данных очень быстро. То, на что у специалиста ушли бы недели монотонного ручного труда, программные алгоритмы выполняют за несколько минут. Это открывает перед компаниями возможность регулярно выпускать свежие печатные версии своих спецификаций небольшими партиями.

Скорость обработки тысяч позиций и минимизация опечаток

Внедрение модулей слияния данных полностью исключает фактор человеческой усталости и невнимательности. Программа берет артикул из ячейки электронной таблицы и помещает его ровно в то место макета, которое для него предназначено. Вероятность того, что цифра будет случайно удалена или заменена на другую при копировании, сводится к нулю. Абсолютная точность переноса данных — это критически важный критерий для любых технических документов.

Вдобавок автоматизация помогает мгновенно вносить глобальные правки перед запуском в тираж. Если отдел продаж изменил прайс-лист в последний момент, дизайнеру не нужно переверстывать сотни страниц. Достаточно обновить исходный файл с данными, и программа сама перестроит все таблицы с учетом новых значений. В итоге типографии могут брать в работу срочные заказы на малотиражную печать, выдавая готовый продукт максимально быстро.

Минусы

При всех впечатляющих функциях программного обеспечения полностью отказаться от участия человека пока невозможно. Искусственный интеллект и скрипты хорошо справляются с линейными задачами, но пасуют перед нетипичными ситуациями компоновки. Жесткая алгоритмическая логика не может оценить эстетику и гармонию сложного разворота.

Необходимость ручной визуальной доводки сложных разворотов

Автоматика собирает страницы строго по заданному шаблону, что часто вызывает типографические дефекты. Программа может оторвать заголовок узла от самой таблицы, оставив его на предыдущей странице. Длинные названия деталей могут не поместиться в отведенную ширину колонки, спровоцировав наложение текста или появление некрасивых переносов. Схемы разных пропорций могут оставлять слишком много пустого пространства или, наоборот, заезжать на текстовые блоки.

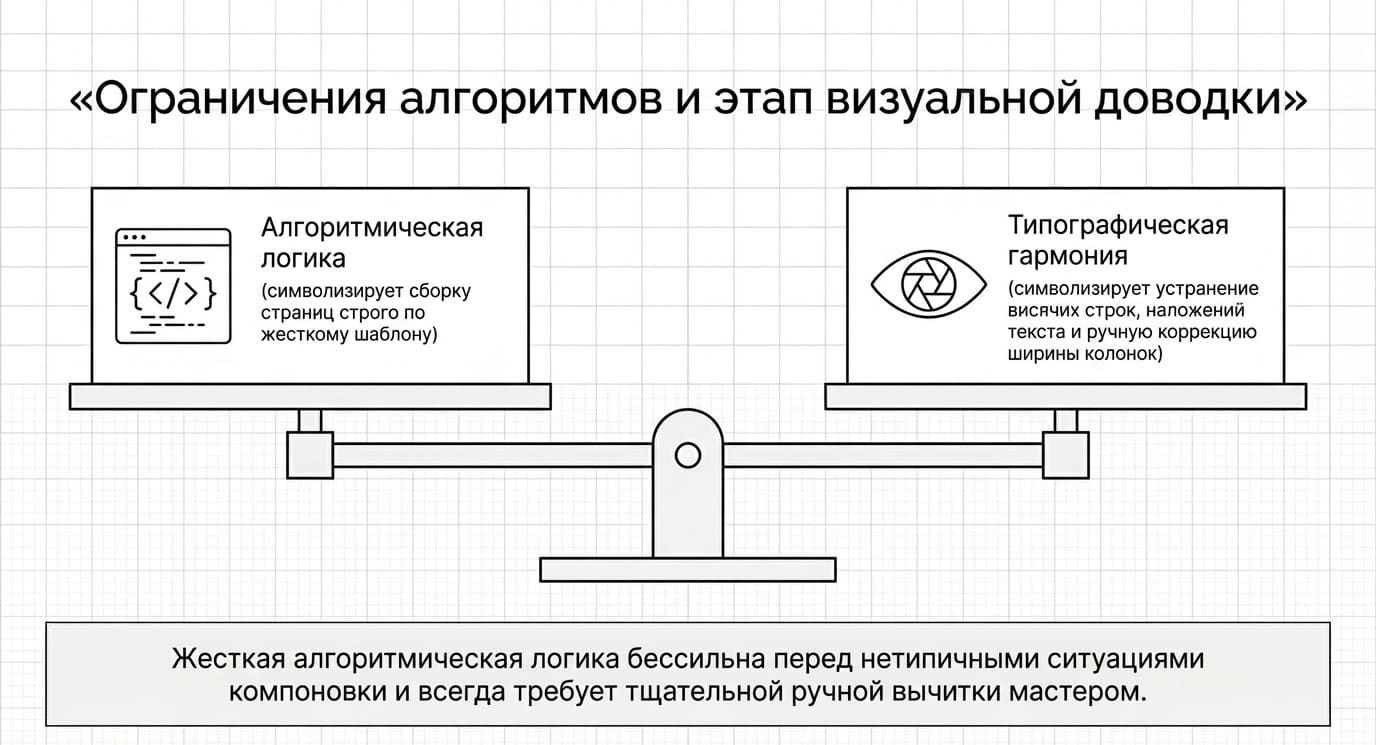

Поэтому после автоматической генерации документа требуется этап тщательной ручной вычитки и верстки. Опытный мастер просматривает каждый разворот, корректируя ширину столбцов, подтягивая висячие строки и оптимизируя расположение иллюстраций. Такая доводка требует знания типографики и занимает много времени. Без визуального контроля сгенерированный макет будет выглядеть механистично, неопрятно и может вызвать вопросы у читателя.

Выбор формата, бумаги и удобной навигации

Физическое воплощение справочника играет не меньшую роль, чем его текст. В типографии на этапе приема заказа решаются вопросы, определяющие срок службы и эргономику тиража. Печать малым объемом дает клиенту некоторую гибкость: можно экспериментировать с материалами без риска заморозить крупные бюджеты в складских остатках. Нужно найти характеристики, отвечающие суровым условиям работы на производствах и в ремонтных зонах.

Выбор формата издания зависит от характера информации. Классический вертикальный размер А4 — это индустриальный стандарт, который позволяет разместить много строк и крупный чертеж. Однако иногда более удачным вариантом выступает горизонтальный или альбомный формат. Он помогает выстроить в один ряд десятки колонок с характеристиками, не требуя переносить длинные таблицы на следующие строки.

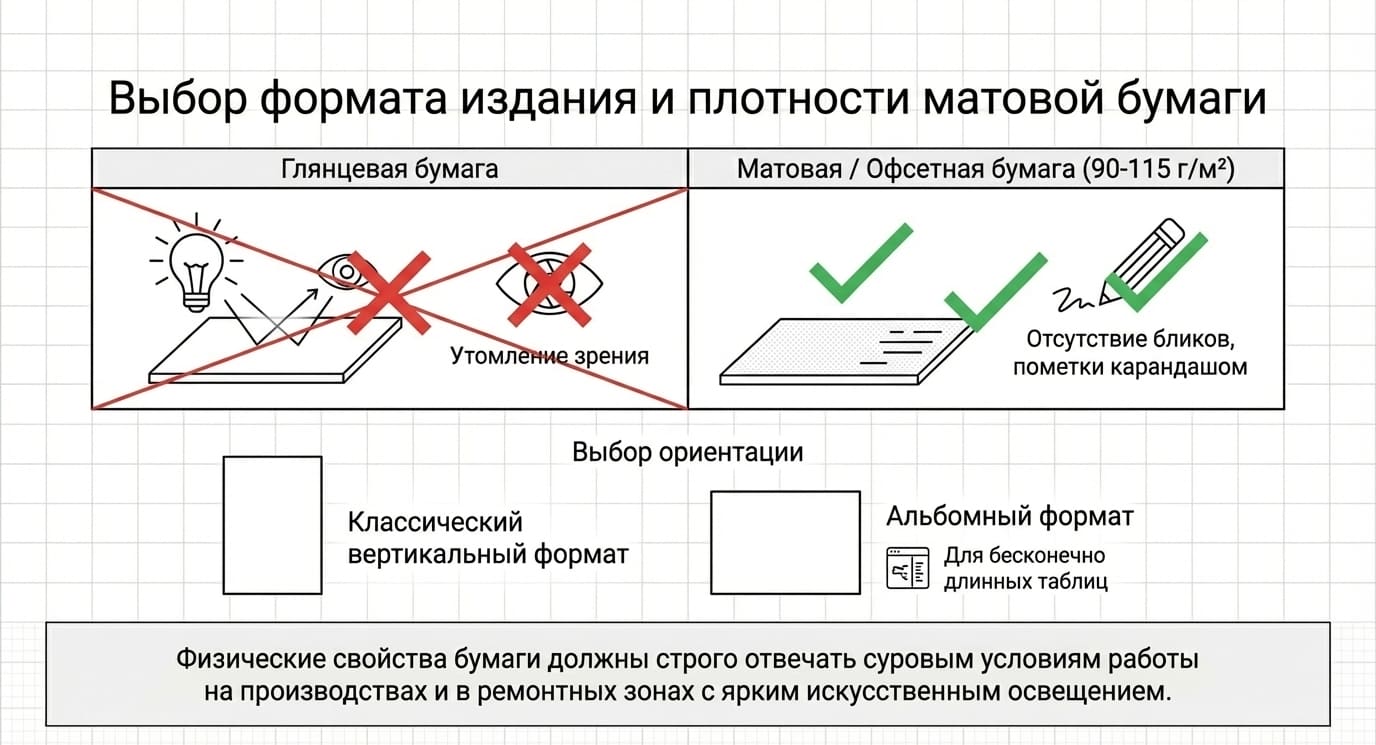

Бумага для технической литературы отличается своими свойствами. Глянцевые мелованные листы, популярные в рекламных буклетах, здесь совсем не к месту. Они бликуют под лампами дневного света в цехах, утомляя зрение. Лучший вариант — матовая мелованная бумага плотностью от девяноста до ста пятнадцати граммов на квадратный метр. Альтернативным вариантом служит хорошая офсетная бумага, на которой не остаются заметные отпечатки пальцев и по которой удобно делать пометки карандашом.

Тщательно подбирается конструкция переплета. Толстые справочники, скрепленные обычным термоклеем, быстро рассыпаются на отдельные листы при частом раскрытии на сто восемьдесят градусов. Для долгой службы используют технологию полиуретанового склеивания, известную как ПУР-клей. Он сохраняет эластичность после высыхания, прочно удерживая страницы даже при агрессивном обращении. Для изданий, которые нужно постоянно держать в открытом виде на верстаке, отличным вариантом станет переплет на прочную металлическую пружину.

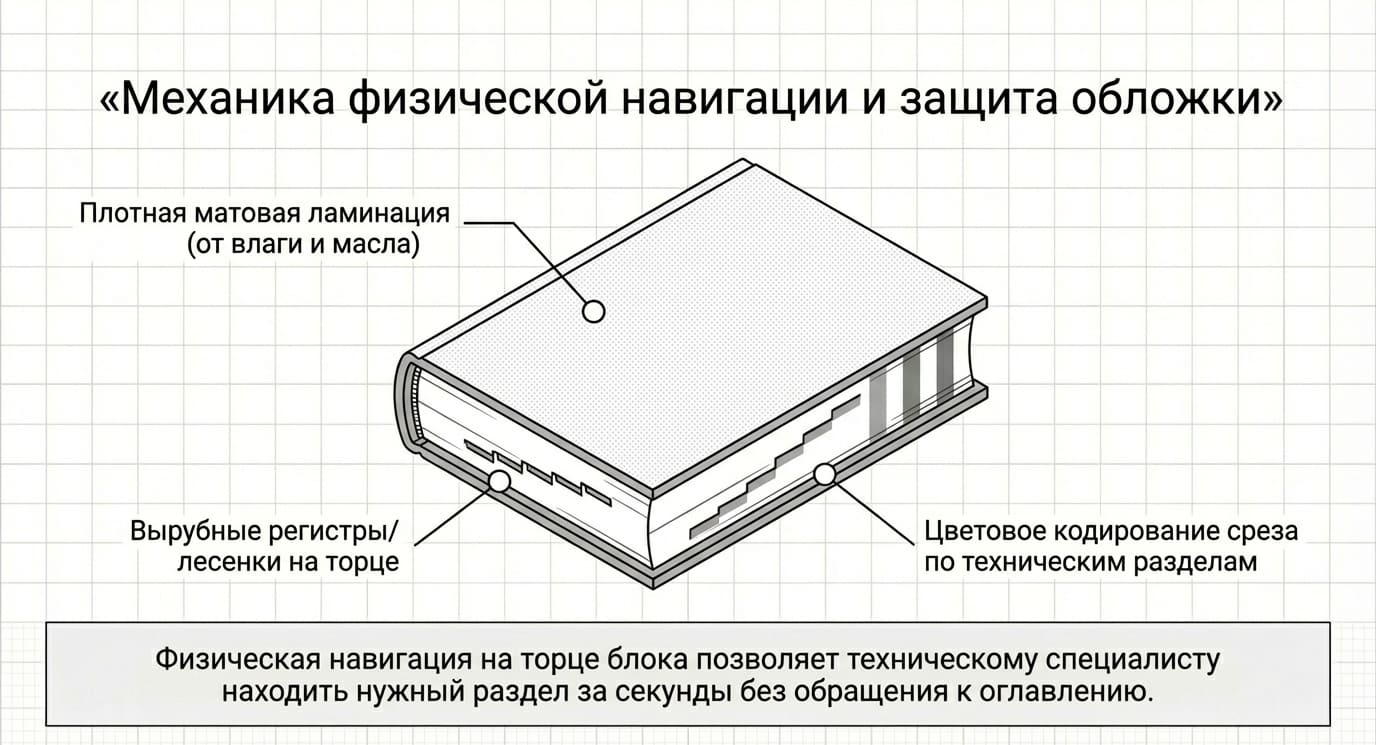

Навигацию внутри физического тома нужно продумать до мелочей. Внедрение вырубных регистров, лесенок на торце блока или цветового кодирования среза страниц помогает мгновенно находить нужный раздел без обращения к оглавлению. Плотная обложка с двухсторонней матовой ламинацией защитит издание от влаги и машинного масла. Все эти технологические детали делают из стопки отпечатанной бумаги надежный инструмент, вызывающий уважение у конечного читателя.

Часто задаваемые вопросы (FAQ)

Можно ли сверстать многостраничный каталог запчастей автоматически из базы 1С?

Да, сейчас легко настроить экспорт данных из систем складского учета в форматы, понятные издательским программам. Для этого используют структурированные файлы XML или таблицы формата CSV. Однако успешная автоматизация требует тщательной работы. База обязана быть полностью вычищена, все иллюстрации стандартизированы и названы согласно артикулам. Само программирование шаблона верстки также потребует времени и высокой квалификации специалиста по допечатной подготовке.

Какую бумагу и переплет выбрать для каталога, который будет ежедневно использоваться в автомастерской?

Для агрессивной среды ремонтных зон лучше избегать глянцевых поверхностей и слишком тонких листов. Внутренний блок лучше печатать на матовой мелованной бумаге плотностью сто пятнадцать граммов или плотной офсетной бумаге. Обложку нужно защитить плотной антивандальной ламинацией, устойчивой к царапинам и загрязнениям. В качестве скрепления рассмотрите металлическую пружину, позволяющую сложить книгу пополам, или эластичный ПУР-клей, защищающий от выпадения листов при сильном раскрытии.

Осуществляется ли вычитка технических артикулов перед печатью?

Типографии и студии дизайна выполняют корректуру текстовой части: введений, рекламных блоков, общих описаний. Однако проверка достоверности цифровых кодов, допусков, резьб и инженерных номенклатур полностью лежит на стороне клиента. Ни один привлеченный редактор не обладает знаниями, чтобы определить, правильная ли шестнадцатизначная последовательность цифр указана для конкретного поршневого кольца. Типография лишь гарантирует, что предоставленная клиентом база данных будет перенесена в макет без искажений и технических потерь.

Выводы

Выпуск печатного справочника деталей — это сложный, многоуровневый процесс, находящийся на стыке точных инженерных наук и типографического искусства. Успешный проект требует филигранной работы с массивами данных, понимания принципов построения сложных сеток и знания физических процессов переноса краски на бумагу. Верстальщик здесь выступает в роли архитектора, организующего хаос разрозненных цифр в строгую, подчиненную логике структуру.

Заказ материалов малыми тиражами радикально изменил подход компаний к обновлению своей печатной базы. Исчезла нужда хранить на складах устаревающие тома, появилась гибкость в управлении товарной матрицей. Цифровые и малоформатные офсетные комплексы позволяют печатать ровно то количество экземпляров, которое необходимо дилерской сети в текущем квартале. Поэтому информация в руках механиков обычно остается свежей и точной.

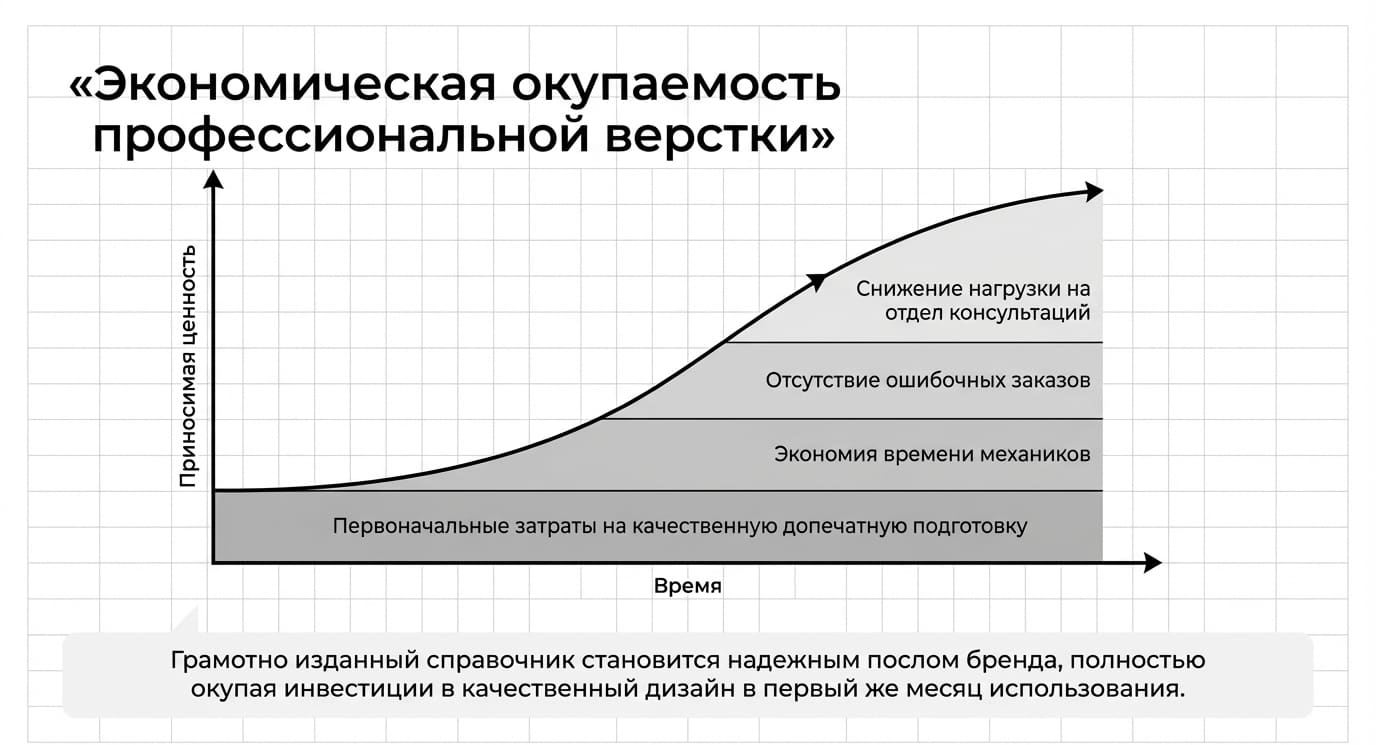

Инвестиции в хорошую верстку и отличное полиграфическое исполнение зачастую возвращаются сторицей. Удобный справочник сокращает время поиска нужной позиции, снижает риск ошибочных заказов и снимает нагрузку с отдела консультаций. В итоге грамотно изданный технический документ становится молчаливым, но очень эффективным послом бренда, создавая образ системной, надежной компании, которая ценит время и труд своих партнеров.
